专注工业防腐涂料30余年
特种涂料 / 重防腐涂料 / 船舶涂料 / 风电涂料 / 耐高温涂料 / 防火涂料
咨询服务热线：
0514-82229998
18052595999
18052595999
产品说明 | 以羟基丙烯酸树脂和脂肪族异氰酸酯含为基料、着色颜料、助剂、溶剂等组成的双组份聚氨酯面漆。具有良好的耐侯性、保光性和保色性，漆膜坚韧、光泽好，不易粉化、泛黄，装饰性好，耐矿物油、植物油、石油溶剂和石油制品，具有良好的耐化学品性、耐水性、耐冲击性和耐磨性。 | ||||||||||||||||||
产品用途 | 适用大型车辆、火车车厢、机车车头、游艇、船舶、码头、桥梁、机床、仪器仪表、粮食机械等产品或工程的钢结构表面作高性能面漆。 | ||||||||||||||||||
物理特性 |
*不同颜色面漆，产品参数可能较给出数据有轻微差别 | ||||||||||||||||||

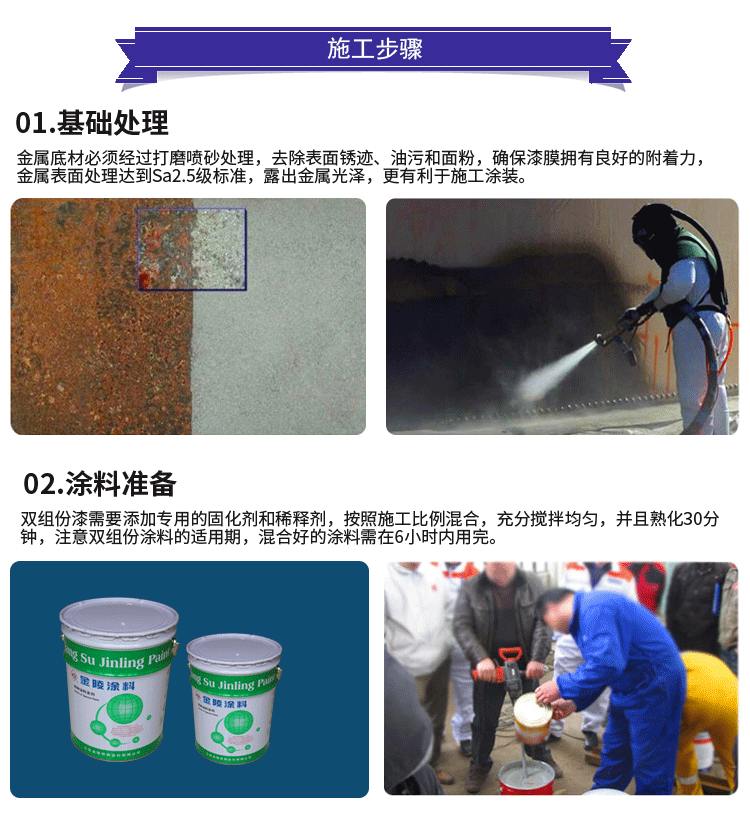

表面处理 | 前道漆应完全干燥 除尽漆膜上所有的油污和杂物 | ||||||||||||||||||
施工说明 |
| ||||||||||||||||||

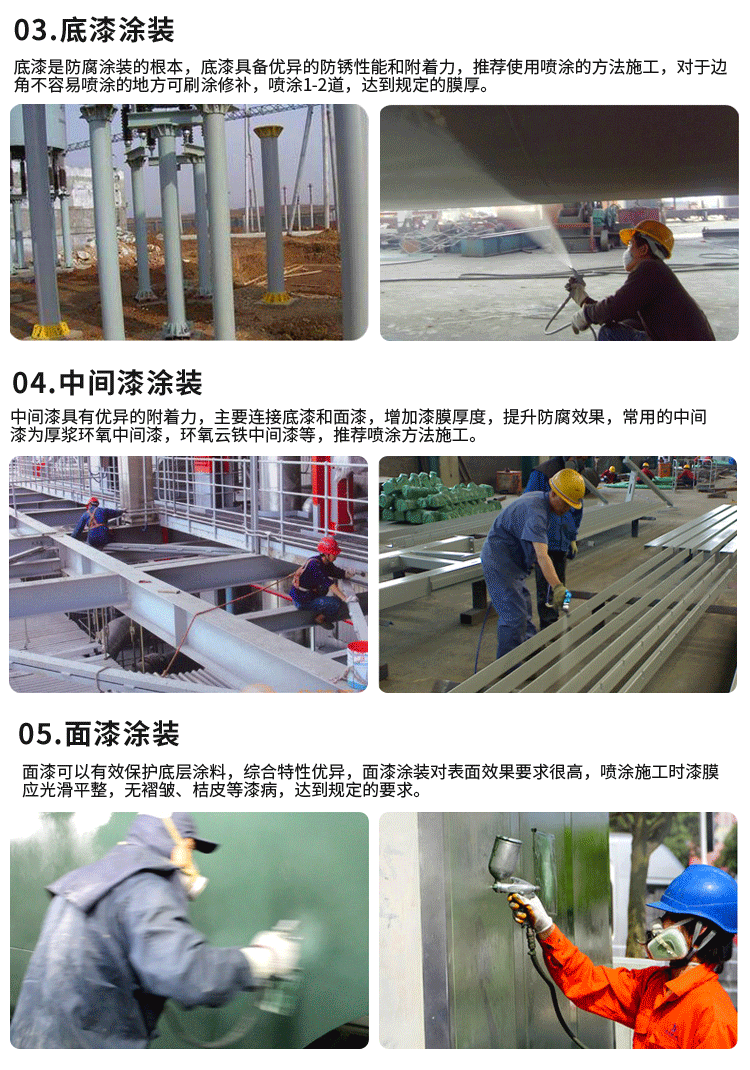

施工方法 |
| ||||||||||||||||||
无气喷涂：喷出压力：15~17MPa 喷嘴口径：0.4~0.5mm | |||||||||||||||||||
空气喷涂：用配套稀释剂调整粘度为：25-30 S（涂-4/23±2℃） | |||||||||||||||||||
重涂间隔 |
*漆膜在户外暴晒时间过长时或表面比较光滑，对重涂层的附着力产生不良影响，因此漆膜表面必须进行拉毛、扫砂或高压淡水冲洗处理，在重涂时才能维持足够的层间附着力。 | ||||||||||||||||||
工具清洗 | 所有工具用后必须使用ZH聚氨酯稀释剂清洗干净
| ||||||||||||||||||
安全 | 小心使用本品。作业前，请参阅本产品的MSDS。 使用前和使用时，请注意包装标签上的安全事项。此外，还应遵守有关国家或当地政府规定的安全法规。 个人保护包括但并不限于肺、眼及皮肤的保护，如果吞服或其他直接接触本品应立即求医。必须采取预防措施防火防爆及环境保护。 | ||||||||||||||||||
注意事项 | 施工现场防止明火，只可在通风良好的情况下施工本品。在狭窄处或空气不流通处施工，必须提供强力通风。 空气湿度：空气的相对湿度在大于80%时，不推荐施工。 环境温度：当环境温度低于5℃或高于40℃时，不推荐施工。 基材表面温度：钢材表面温度低于 温度3℃时，不推荐施工，钢材表面温度太高会导致漆膜表面缺陷，因此在钢材表面温度高于50℃时，应调整施工条件，将中午的施工移至早晨和傍晚，或架起遮阳棚，或移至车间施工。 其他方面：施工时应有良好的通风，在涂装时要防止周围环境造成对漆膜的污染，例如：喷砂，漆雾灯。避免在有雨、雪、雾、沙尘暴的情况下进行施工，强风或多污染的区域停止施工，过强的通风会使涂层干燥过快而使涂料的施工性变差，大量的污染物（如沙子、盐粒、腐蚀沉积物）将造成涂膜性能变差，损耗增大。 | ||||||||||||||||||
包装 | 24kg/套（甲组份：20kg；乙组份：4kg） | ||||||||||||||||||
储存条件 | 产品应存储于阴凉、干燥、通风，符合消防安全要求的仓库内，仓库温度不超过40℃。生产之日起，23℃下为12个月。当温度高于23℃时，储存期缩短。 | ||||||||||||||||||
说明 | 实际损耗量根据被涂工件的形状、板面状态、气候条件以及涂装方法等诸多因素会产生一定的损耗变动。 以上技术数据根据实验和涂装经验所得，由于我们无法预知和控制产品使用时的众多因素，因此我们只对产品本身的品质做出保证。 本产品仅供用途。 |
